Digite p para mudar a cor, elevação, layer, tipo de linha ou espessura dos objetos selecionados.

Change what property (Color / Elev / LAyer / LType / Thickness)? Enter an option

Se você escolher vários objetos com diferentes valores para a propriedade que deseja mudar, varies aparecerá como o valor atual.

Você pode mudar várias propriedades de uma vez. O aviso Change what property reaparece, após o término de cada opção.

Match properties – modifica as propriedades de um objeto usando como base outro objeto no desenho.

Hatch – altera as propriedades de uma hachura.

Polyline - altera as propriedades de uma polyline.

Spline – altera as propriedades de uma spline.

Multiline – altera as propriedades de uma multiline.

Attribute - altera as propriedades de um atributo.

Text – altera as propriedades de um texto.

Select objects: Use um método de seleção de objeto.O AutoCAD remove os objetos do desenho.

Copy (Copiar) - Na barra de Ferramentas Modify, escolha Copy ou digiteCopy na linha de comando.

Select objects: Use um método de seleção de objeto.

<Base point or displacement>/Multiple: Especifique um ponto (1) para uma única cópia ou digite m para várias cópias.

Select objects: Use um método de seleção de objeto <enter>

First point of mirror line: Especifique o primeiro ponto da linha de espelhamento

Second point of mirror line: Especifique o segundo ponto da linha de espelhamento

Delete old objects? (N): Deletar a primitiva Y ou N

Permite executar cópias paralelas de um objeto escolhido, definindo-se a distância e a direção dessa cópia

Offset distance or trought <default>: distância entre as cópias

Select objects to offset: selecione o objeto para cópia

Side to offset: lado para cópia

Faz múltiplas cópias de objetos selecionados, tanto em padrões retangulares quanto circulares.

Para o padrão retangular, será perguntado o número de linhas e colunas, e o espaçamento entre as mesmas.

Valores positivos indicam linhas para cima do ponto de referência e colunas a direita do original.

Distância: pergunta o incremento horizontal e vertical

Ponto: define o espaçamento através da diagonal de uma janela

Select Objects: Use um método de seleção de objeto <enter>

Rectangular or polar: R

Number of rowns ( ) <1>: número de linhas

Number of columns (l l l) <1>: número de colunas

Unit cell of or distance between rows: ponto ou distância entre as linhas

Distance between columns : distância entre as colunas

No padrão polar, você deve fornecer o ponto central, o número de objetos e o ângulo a ser preenchido.

Você pode opcionalmente rotacionar os objetos, valores positivos copiarão os objetos no sentido ANTI-HORÁRIO.

Select Objects: Use um método de seleção de objeto <enter>

Rectangular or polar: P

Center point of array: ponto central (P1)

Number of items: número de itens

Angle to fill (=+ccw, =-ccw) <360>: ângulo de preenchimento

Rotate objects as they are copyed? <y>: y or n

Select objects: Use um método de seleção de objeto.

Base point or displacement: Especifique um ponto de referência (1).

Second point of displacement: Especifique um ponto (2)

Select objects: Use um método de seleção de objetos.

Base point: Especifique um ponto (1).

<Rotation angle> / Reference: Especifique um ângulo ou digite r ou especifique um ponto

Select objects: Use um método de seleção de objetos.

Base point: Especifique um ponto (1).

<Scale factor> / Reference: Especifique uma escala ou digite r.

Select objects: Use os métodos de seleção de objeto

O AutoCAD distende arcos, arcos elípticos, segmentos de reta, segmentos de polinha, linhas semi-infinitas e splines que cruzam a janela de seleção. STRETCH move os pontos extremos que ficam dentro da janela, deixando intactos os que ficam fora dela. As polilinhas são manuseadas segmento por segmento, como se fossem arcos ou retas primitivas. STRETCH não modifica a largura de polilinhas, tangentes ou informações de ajuste de curvas.

Lengthen - Muda o comprimento dos objetos e o ângulo incluso dos arcos. LENGTHEN não afeta objetos fechados. A direção de extrusão do objeto selecionado não precisa ser paralela ao eixo Z do UCS atual.

DElta / Percent / Total / DYnamic / <Select object>: Selecione um objeto ou Digite uma opção.

Trim - Os objetos que podem ter excedentes eliminados incluem arcos, círculos, arcos elípticos, segmentos de reta, polilinhas 2D e 3D abertas e raios e splines.

Select cutting edges: (Projmode = UCS, Edgemode = No extend)

Select objects: Use um método de seleção de objetos.

Selecione os objetos que definem os limites de corte para eliminar o excedente de um objeto. Polilinhas 2D e 3D, arcos, círculos, elipses, segmentos de reta, viewports flutuantes, linhas semi-infinitas, regiões, splines, texto e linhas infinitas são objetos válidos como limites de corte. TRIM projeta, no plano XY do UCS atual, os limites de corte e os objetos cujo excedente deve ser eliminado.

<Select object to trim> / Project / Edge / Undo: Selecione um objeto, digite uma opção ou pressione enter.

Extend (Extender) - Entre os objetos que podem ser prolongados incluem-se os arcos, arcos elípticos, segmentos de reta, polilinhas 2D e 3D abertas e raios.

Select boundary edges: (Projmode = UCS, Edgemode = No extend)

Select objects: Use um método de seleção de objetos.

Selecione os objetos que definem os limites até os quais você quer prolongar o objeto. Limites válidos incluem polilinhas 2D e 3D, arcos círculos, elipses, viewports flutuantes, segmentos de reta, linhas semi-infinitas, regiões, splines, texto e linhas infinitas. Se você selecionar uma polilinha 2D como limite, o AutoCAD irá ignorar sua largura e prolongará os objetos até a linha do centro da polilinha.

Prolongar uma polilinha adaptada a uma spline adiciona um novo vértice ao quadro de controle para a polilinha. Se você prolongar um segmento de polilinha afilado, o AutoCAD corrigirá a largura da extremidade prolongada para que seu afilamento original continue até o novo ponto extremo. Se isto fizer com que o segmento termine com uma largura negativa, a largura final será zero.

<Select object to extend> / Project / Edge / Undo: Selecione um objeto, digite uma opção ou pressione enter.

Break (Quebrar) - Apaga partes dos objetos ou divide um objeto em dois.

Select object: Selecione um objeto ou especifique o primeiro ponto de divisão (1) do objeto.

Enter second point (or F for first point): Especifique o segundo ponto de divisão(2) ou digite f.

Para apagar uma das extremidades de um segmento de reta, arco ou polilinha, especifique o segundo ponto a partir da extremidade a ser removida. Para dividir um objeto em dois sem apagar uma das partes, digite o mesmo ponto como primeiro e segundo pontos. Isto pode ser feito digitando @ para especificar o segundo ponto. Se você especificar o segundo ponto, o AutoCAD apaga o segmento entre o primeiro e segundo pontos. Se o segundo ponto não estiver em um objeto, AutoCAD seleciona o ponto mais próximo do objeto.

Se você selecionar um objeto por um outro método de seleção ou se digitar f no aviso Enter second point (or F for first point), o AutoCAD solicita:

Enter first point: Especifique um ponto.

Enter second point: Especifique um ponto.

Segmentos de reta, arcos, polilinhas 2D e 3D, elipses, toróides e vários outros tipos de objetos podem ser divididos em dois objetos ou ter uma de suas extremidades removidas.

O AutoCAD converte um círculo em um arco removendo um segmento do primeiro ao segundo ponto, em sentido anti-horário.

Chamfer (Chanfrar) - Chanfra as arestas dos objetos ou as linhas de dois segmentos de reta que se interceptam, numa distância especificada a partir de sua interseção.

Se a variável de sistema TRIMMODE estiver definida como 1, CHAMFER corta as linhas que se interceptam no ponto extremo da linha de chanfro. Se os segmentos de reta selecionados não se interceptam, o AutoCAD os prolonga ou corta para que o façam. CHAMFER chanfra a aresta de um sólido existente.

Se forem selecionados dois objetos a ser chanfrados no mesmo layer, o AutoCAD criará o chanfro nesse layer. Se os segmentos de reta selecionados estiverem em layers diferentes, o AutoCAD criará a linha do chanfro no layer atual. Esta afirmação também é válida para cor de chanfro e tipo de linha.

Polyline / Distance / Angle / Trim / Method / <Select first line>: Use um método de seleção de objetos ou digite uma opção.

Fillet (Raio de arredondamento) – Une duas entidades de desenho ou dois segmentos de uma polyline, com um suave arco de raio específico.

Polyline/Radius/ <select two objects.:

Enter fillet radius <0>: (raio) <enter>:

Explode (Explodir) - Um objeto composto é formado por vários objetos do AutoCAD. Por exemplo, um bloco é um objeto composto. Você pode desmembrar malhas 3D, sólidos 3D, blocos, corpos, dimensionamentos, linhas múltipla, malhas polifacetadas, malhas poligonais, polilinhas e regiões.

Select objects: Use um método de seleção de objetos.

O resultado do desmembramento depende do tipo de objeto composto que você estiver desmembrando. A lista abaixo mostra os objetos que podem ser desmembrados e o resultado obtido.

Sólido

Bloco

Região Polilinha 2D

Corpo Polilinha larga Malha de Poliface Polilinha 3D Círculo dentro de um bloco em escala não uniforme Multilinha Arco dentro de um bloco em escala não-uniforme

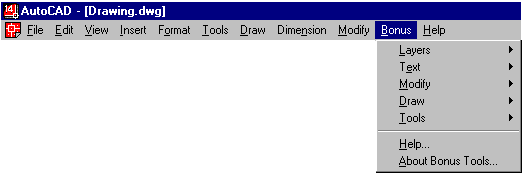

As ferramentas do menu Bônus fazem parte da versão do AutoCAD R14. Para utilizar essas ferramentas, deve-se escolher a opção de instalação Full, ou selecionar as opções Bônus e Batch Plotting durante uma instalação personalizada.

Estas ferramentas serão descritas no capítulo desta apostila.

Lman – gerencia o status das camadas permitindo salvar e restaurar esses status no desenho ou exportá-los e importá-los para um arquivo.LAY externo.

Laymch – altera as camadas dos objetos selecionados para a camada de um objeto destino.

Laycur – esse comando altera a camada dos objetos selecionados para a camada corrente.

Layiso – isola as camadas dos objetos selecionados, desligando todas as outras.

Layfrz – congela as camadas dos objetos selecionados.

Layoff – desliga as camadas dos objetos selecionados.

Laylck – trava a camada do objeto selecionado.

Layulk – destrava a camada do objeto selecionado.

Layon - liga as camadas dos objetos selecionados.

Laythw – descongela as camadas.

Textfit – faz um stretch de um texto, alterando seu fator de largura.

Textmask – esconde os objetos atrás de um texto ou parágrafo, criando uma máscara retangular em torno do mesmo

Cht – permite edição individual ou global de textos, possibilitando alterar sua altura, justificação , etc...

Textexp – explode textos e parágrafos de texto.

Arctext – desenha um texto ao longo de um arco já desenhado.

Find – apresenta um quadro de diálogos que permite busca e/ou alteração de textos, não funcionando em atributos ou Mtext. O comando pode atuar sobre todo o texto ou em apenas uma seleção.

Burst –explode blocos e converte seus atributos em texto.

Gatte – altera globalmente os valores de atributo de todas as inserções de um bloco especificado

Exchprop – igual ao ddchprop, mas apresenta adicionalmente campos para alteração de larguras de polilinhas.

Mocoro – este comando move, copia, rotaciona e escala objetos com um único comando.

Extrim –corta todos os objetos que cruzam a linha, polilinha, arco ou círculo selecionados, através da indicação de qual lado será cortadol

Clipit – permite a utilização de clippings.

Mpedit – permite a edição de várias polilinhas de uma só vez.

Xplode – permite o EXPLODE controlado de objetos contidos em blocos.

Ncopy – copia objetos contidos em blocos ou desenhos de referência sem que haja a necessidade de explodir o bloco.

Btrim – corta objetos utilizando blocos, desenhos de referência, imagens raster ou regiões.

Bextend – estende objetos utilizando blocos ou arquivos de referência como limite.

Wipeout – cobre uma área definida por uma polilinha, preenchendo esta área com a cor do fundo, como se estivesse escondendo as entidades sob esta área.

Revcloud – desenha uma polilinha de arcos sequenciais, criando uma figura no formato de nuvem.

Qleader – este comando permite a definição de um leader costumizado e sua utilização em todo o desenho.

Qlattach – associa uma linha de leader a um parágrafo de texto, tolerância ou bloco.

Qlattachset – semelhante ao QLATTACH, mas funciona de forma global.

Interagem com o usuário, são utilizadas pelo AutoCad quando se faz necessária a setagem de propriedades de comando.

Antes de começar a digitar as coordenadas, é muito útil saber onde você está. O AutoCAD exibe as coordenadas na linha de comando (na parte inferior da tela).

Coordenadas Absolutas esse tipo coordenada é denominada absoluto porque se baseia no sistema de coordenadas do tipo X,Y em 2D. As coordenadas partem sempre do ponto (0,0) origem da tela.

Coordenadas Relativas relacionam-se ao último ponto desenhado. Você caracteriza as coordenadas relativas digitando o símbolo @ na frente dos pontos de coordenada, ex: @2,5.

Ex: Coordenadas relativas

Coordenadas Polares podem ser tanto absolutas quanto relativas, são do tipo comprimento<ângulo, ex: @10<45º, coordenada polar relativa.

Sistema de referência para coordenadas polares:

Ao abrir o AutoCAD R14 pela primeira vez, você provavelmente encontrará apenas quatro barras de ferramentas que poderão ou não estar posicionadas conforme a figura abaixo:

Comandos de Snap,measure

Comandos Redraw, Aerial View

Comandos Pan Realtime, Zoom Realtime, Zoom ,

Esta barra de ferramentas corresponde ao menu Draw visto anteriormente. Os comandos daquele menu podem ser acessados diretamente através dos ícones.

Círculo (Circle)

Spline

Inserção (Insert)- Na linha de comando, digite insert

Block name (or ?) <atual>: Digite um nome, digite, ?,digite ~ ou pressione enter.

Digite ? para apresentar uma lista dos blocos atualmente definidos no desenho. Digite um til (~) para apresentar o quadro de diálogo Select Drawing File em lugar da linha de comando. Preceda o nome do bloco com um asterisco (*) para desmembrar os objetos do bloco durante a inserção. O comando EXPLODE desmembra os objetos de um bloco depois que o bloco foi inserido.

Se você digitar um nome de bloco sem o nome de um caminho ou uma letra de unidade de disco, o AutoCAD procura a definição de um bloco atualmente definido com esse nome. Se essa definição de bloco não existir no desenho atual, o AutoCAD pesquisa o caminho da biblioteca em busca de um arquivo com o mesmo nome. Se o AutoCAD encontrar, o nome do arquivo é usado para o nome do bloco quando o AutoCAD inserir suas informações. O AutoCAD usa a mesma definição do bloco para suas inserções subseqüentes. Se você carregar um arquivo como um bloco, você pode dar a ele um novo nome, digitando o seguinte em resposta ao aviso Block name.

No aviso Insertion point você pode especificar um ponto ou digitar uma opção da lista abaixo. As opções INSERT predefinem a escala e rotação de um bloco antes que você especifique sua posição. Isto é útil quando se arrasta um bloco, ocasião em que normalmente se usa um fator de escala 1 e uma rotação 0.

Scale Pscale

Xscale PXscale

Yscale PYscale

Zscale PZscale

Rotate Protate

Depois de especificar um ponto ou introduzir uma opção no aviso Insertion point, o AutoCAD solicita o seguinte:

X scale factor <1> / Corner / XYZ: Digite um valor ou opção ou pressione para confirmar um fator de escala X de 1.

Ao criarmos um bloco no AutoCad R13, vinculamos este bloco ao arquivo onde estamos trabalhando, ou seja, ao entramos em outro arquivo os blocos não estarão mais disponíveis.

Existe no AutoCad R13 um comando que viabiliza o uso de blocos como arquivos e que permite a inserção de blocos em qualquer desenho já existente ou que venha a ser aberto, Wblock.

No menu File, escolha Export ou na linha de comando, digite wblock.

No quadro de diálogo Create Drawing File, digite o nome do arquivo de saída no quadro File Name.

Block name: Digite o nome de um bloco existente, digite =, digite * ou pressione enter.

Digitar o nome de um bloco existente grava esse bloco num arquivo.

Deve-se Ter cuidado na hora de salvar o bloco como arquivo e observar a extensão do file name, que deverá ser .dwg para desenhos do AutoCad ou .dxf para desenhos com uma extensão universal de compatibilidade.

Texto (Text)

Esta barra de ferramentas corresponde ao menu Modify visto anteriormente.

Existem comandos que podem ser acessados através do menu Tools Object Snap Settings ou através da barra de ferramentas Standard, são os comandos de precisão, utilizados quando é necessário "pegar" um ponto específico do desenho

Tracking – utilizado para encontrarmos por exemplo o centro de um quadrado

ENDpoint – acha o ponto final de uma entidade mais próximo do ponto de seleção

MIDpoint – acha o ponto médio de uma linha ou arco

INTersection – localiza o ponto de interseção entre duas entidades

Aparent Intersection- localiza a interseção aparente entre duas entidades

CENter – acha o centro de um círculo ou arco

QUAdrant - acha o quadrante de um círculo ou arco mais próximo de seleção

TANgent – acha um ponto tangente a um círculo ou arco

PERpendicular – traça uma reta perpendicular a uma reta selecionada

INSert – acha o ponto de inserção de um bloco inserido no desenho

NODE – acha um ponto (desde que este tenha sido feito através do comando Point)

NONE – para desligar os modos de OSNAP fixados

Quando se clica duas vezes na barra de Status Osnap, caso não haja nenhuma seleção já pré-setada, o AutoCAD automaticamente abre a caixa de diálogo Osnap Settings, vista anteriormente.

Cria e personaliza barras de ferramentas. No menu View, selecione Toolbars ou na linha de comando, digite tbconfig.

O quadro de diálogo Toolbars aparecerá como se segue:

Close – fecha a caixa de diálo-go

Delete – deleta barras de fer-ramentas já existentes ou recém criados.

Show Tooltips – apresenta o nome do comando quando passamos o apontador do mouse sobre o flyout correspondente.

Customize - abre o Quadro de Diálogo Customize Toolbars
